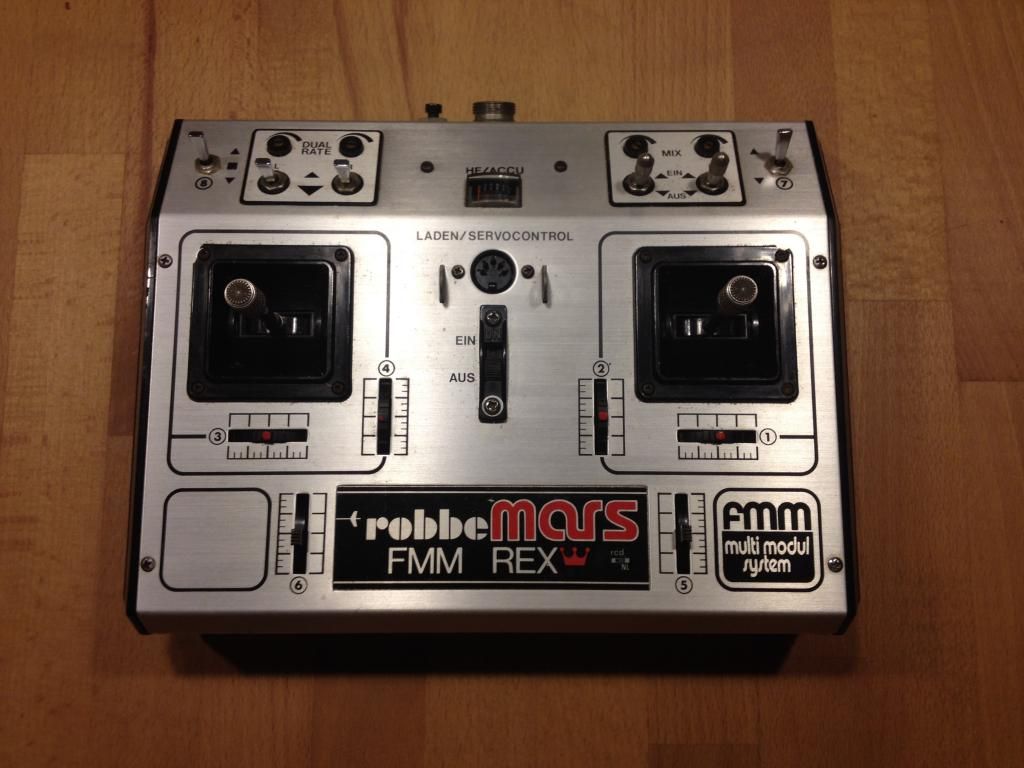

Omdat mijn oldie-heli naar mijn mening ook een oldie-zender nodig heeft, besloot ik mijn oude Robbe MARS REX uit 1978 om te bouwen naar moderne 2.4GHz communicatie. Ik ben ooit met deze zender (van mijn vader) begonnen met helivliegen, vandaar de extra mixers en dual-rate. Vliegen met FMM 35MHz is eigenlijk niet meer te doen met je kostbare model, en de technologie is er gewoon tegen lage prijzen..

Dat ombouwen gaat kinderlijk eenvoudig zoals je zult zien! :P

WAARSCHUWING: Uiteraard dient je oude zender perfect te werken alvorens je de ombouw naar 2.4GHz gaat doen. Slechte potmeters of een slecht contact in de connectoren wordt niet vanzelf beter als je het zendgedeelte ombouwt. Shit in= shit out zeg ik altijd maar.

Afbeelding

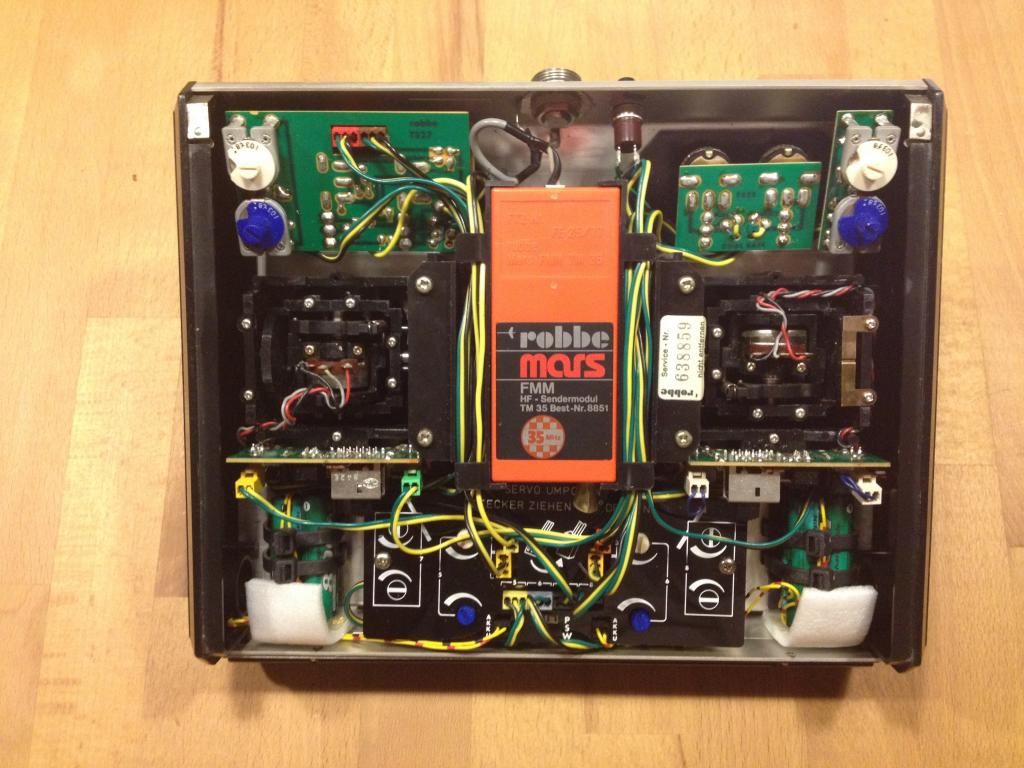

De grote oranje doos is de 35MHz unit. Die had je ook in 72MHz voor boten enzo.

Afbeelding

Die oranje doos kun je eenvoudig naar voren eruit trekken en de antennekabel losnemen.

Afbeelding

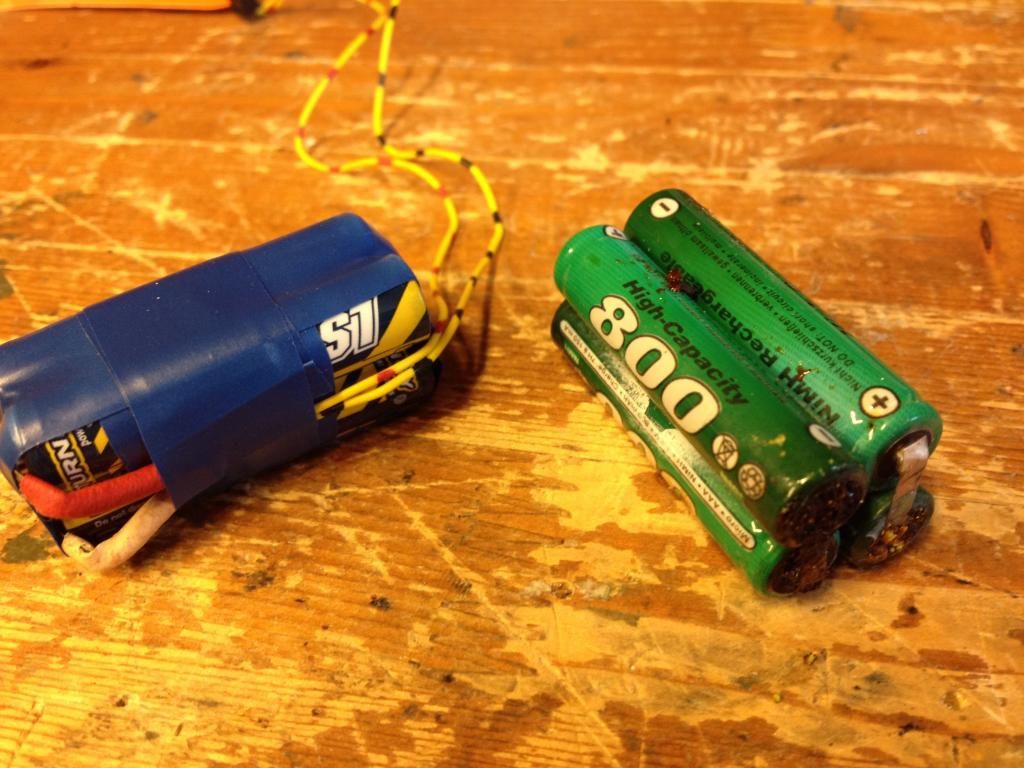

Ik heb ook nog even de 20+ jaar oude NiCd's vervangen door splinternieuwe NiMh accu's. Dat was nodig zoals je kunt zien.

Afbeelding

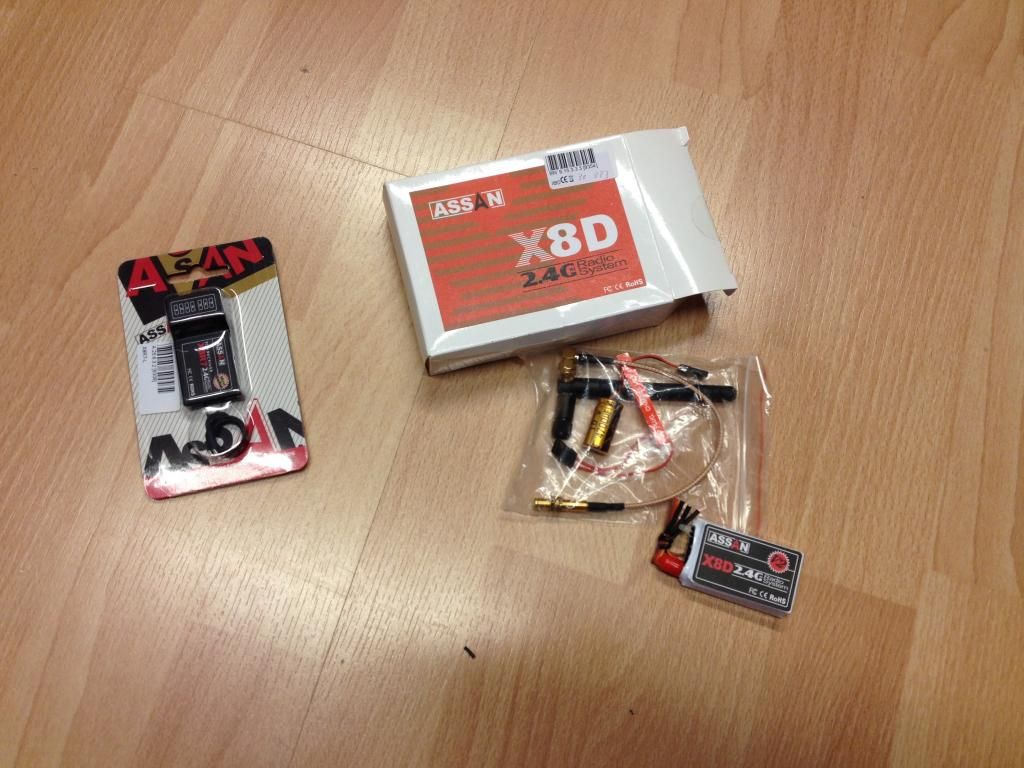

Dit zijn de componenten waarmee we de zaak gaan ombouwen. Ik heb gekozen voor een universele "hack"module omdat voor dit type zender geen directe replacement voorhanden is. Als dat wel zo was dan zou die direct in de plaats van de oranje module geklikt hebben wat nog gemakkelijker is natuurlijk.

Afbeelding

_________________
Helivlieger sinds 1985, PoweRotoR E-drive engineer

Apache AH-64D RNLAF PoweRotoR demonstrator (in opbouw)
Graupner Bell 212 TwinJet electric 1974
Graupner Bell 47G electric 1975
Schlüter Heli-Baby II 1976
Schlüter Super Heli-Baby II 1978
Schlüter Bell222 trainer 1978
Vario/ Heim Bell 47G E
Trex600E DFC Hughes 500 "Bulldog"
Thunder Tiger Raptor 90 SE
Thunder Tiger Raptor 50 Agusta A119 Koala
Thunder Tiger Raptor 50 (E) Mil mi-24 Hind
Trex500 DFC
Trex250 FBL


Omhoog
 Bericht Geplaatst: za sep 27, 2014 11:30 am
Offline
Forum Moderator
Forum Moderator
Avatar gebruiker

Geregistreerd: ma okt 31, 2011 11:39 pm
Berichten: 1017
Woonplaats: Halsteren
Om te beginnen ga je even kijken waar je de antenne wilt hebben. De beste plaats is aan de voorkant en hij moet DWARS staan t.o.v. je model. NIET er recht naartoe gericht. Die nieuwe antenne kun je natuurlijk in de plaats monteren van de lange uitschuifantenne, die je straks toch niet meer nodig hebt. Maar ik wilde graag de "Vintage look" behouden en ook geen gaten in de mooie aluminium huid boren. Er zit op de MARS REX een knopje waarmee je de standaard voltmeter om kunt schakelen naar het meten van de veldsterkte van je zender. Die hebben we niet meer nodig want het zendgedeelte gaat eruit.

Afbeelding

Knopje eruit en antenne erin

Afbeelding

Ik heb het knopje aan de binnenkant opnieuw vastgezet zodat het nergens tegenaan sluiting kan maken, maar je zou je ook gewoon kunnen isoleren met tape en met hitglue vastzetten.

Afbeelding

Zet de module erin met dubbelzijdig klevende foamtape, zorg dat de draden netjes lopen (antennekabel mag niet knikken!)

Afbeelding

Details van de (slechts) 3 draadjes die je zo op de originele connector steekt (de volgorde is bij elke zender anders en heb ik zelf uitgemeten)

Afbeelding

Leuk detail: De status LED zit voor het originele raampje aan de achterzijde

Afbeelding

Even de ontvanger binden en... Klaar!

Afbeelding

_________________
Helivlieger sinds 1985, PoweRotoR E-drive engineer

Apache AH-64D RNLAF PoweRotoR demonstrator (in opbouw)
Graupner Bell 212 TwinJet electric 1974
Graupner Bell 47G electric 1975
Schlüter Heli-Baby II 1976
Schlüter Super Heli-Baby II 1978
Schlüter Bell222 trainer 1978
Vario/ Heim Bell 47G E
Trex600E DFC Hughes 500 "Bulldog"
Thunder Tiger Raptor 90 SE
Thunder Tiger Raptor 50 Agusta A119 Koala
Thunder Tiger Raptor 50 (E) Mil mi-24 Hind
Trex500 DFC
Trex250 FBL


Omhoog
 Bericht Geplaatst: za sep 27, 2014 9:20 pm
Offline
Forum Moderator
Forum Moderator
Avatar gebruiker

Geregistreerd: ma okt 31, 2011 11:39 pm
Berichten: 1017
Woonplaats: Halsteren
Highlight: Absoluut GEEN moeilijk gedoe met boren, zagen, solderen, extra onderdelen of wat dan ook. Plug-and-play!

Partslist:

-Assan X8D 2.4GHz trainer port X8-hack module (PPM only)
-Assan X8 R7 7Ch. 2.4GHz reciever (long antenna)

Kosten: ^€ 60,- (ex. accu's)

_________________
Helivlieger sinds 1985, PoweRotoR E-drive engineer

Apache AH-64D RNLAF PoweRotoR demonstrator (in opbouw)
Graupner Bell 212 TwinJet electric 1974
Graupner Bell 47G electric 1975
Schlüter Heli-Baby II 1976
Schlüter Super Heli-Baby II 1978
Schlüter Bell222 trainer 1978
Vario/ Heim Bell 47G E
Trex600E DFC Hughes 500 "Bulldog"
Thunder Tiger Raptor 90 SE
Thunder Tiger Raptor 50 Agusta A119 Koala
Thunder Tiger Raptor 50 (E) Mil mi-24 Hind
Trex500 DFC
Trex250 FBL


Omhoog
 Bericht Geplaatst: ma sep 29, 2014 3:38 pm
Offline
Forum Moderator
Forum Moderator
Avatar gebruiker

Geregistreerd: wo jun 20, 2012 1:18 pm
Berichten: 759
Woonplaats: Teteringen
Dat heb je zeer mooi gedaan, en inderdaad weinig geklooi.
Goei beezugh Gij.
